平成12年(2000年)度

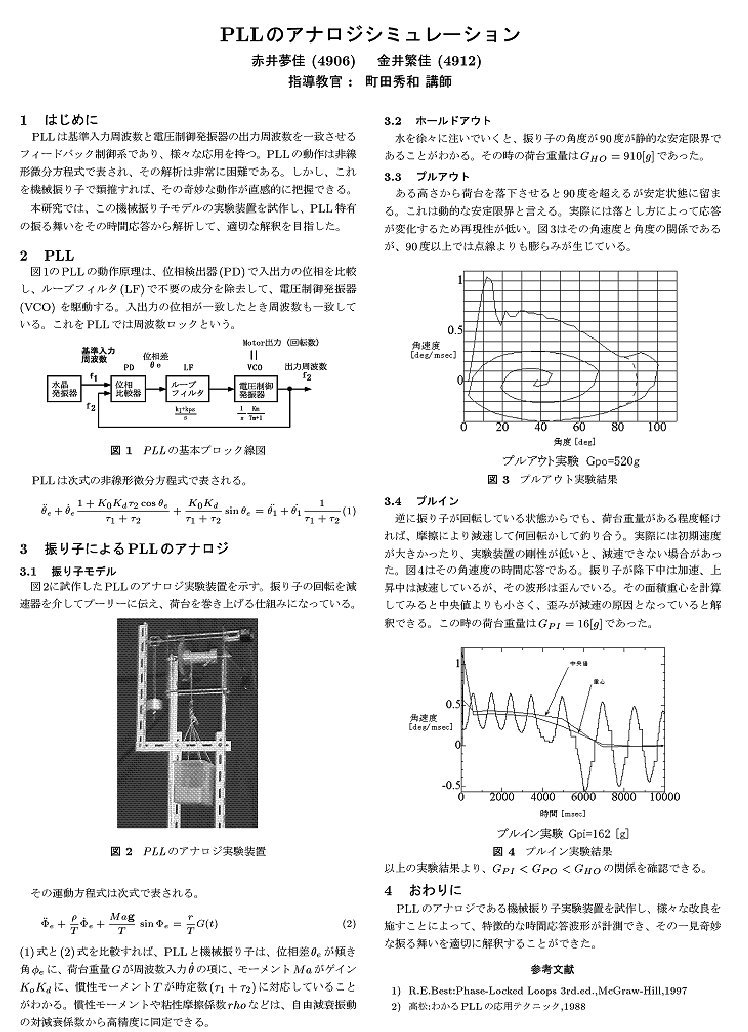

PLLのアナロジシミュレーション
研究者　　赤井夢佳、金井繁佳
指導教官　　町田　秀和

　PLLは基準入力周波数と電圧制御発振器の出力周波数を一致させるフィードバック制御系であり様々な応用を持つが、その動作は非線形微分方程式で表され解析が非常に困難である。
　しかし、これを機械振り子で類推すれば、その奇妙な動作が直感的に把握できる。本研究では、この機械振り子モデルの実験装置を試作し、 PLL特有の振る舞いをその時間応答から解析して、適切な解釈を目指した。
